اکچیتور برقی Pruwalve؛ عملگر الکتریکی شیرآلات صنعتی

اکچیتور برقی Pruwalve یکی از تجهیزات مورد استفاده برای اتوماسیون و کنترل شیرآلات صنعتی است که با تبدیل انرژی الکتریکی به حرکت دورانی، امکان باز و بسته کردن شیر را بدون نیاز به عملکرد دستی فراهم می‌کند. این نوع عملگر به‌ویژه برای شیرآلاتی که به گشتاور مشخصی برای چرخش نیاز دارند، گزینه‌ای کاربردی در سیستم‌های کنترل صنعتی محسوب می‌شود.

اکچیتورهای برقی Pruwalve در مدل‌های مختلف با گشتاور خروجی 30 تا 1000 نیوتن‌متر عرضه می‌شوند و انتخاب مدل مناسب باید بر اساس گشتاور موردنیاز شیر، نوع شیر، شرایط کاری، نحوه کنترل و مشخصات مکانیکی محل نصب انجام شود.

اکچیتور برقی Pruwalve چیست؟

اکچیتور برقی یا Electric Actuator یک عملگر الکتریکی است که برای ایجاد حرکت دورانی و انتقال آن به شفت شیر مورد استفاده قرار می‌گیرد. موتور الکتریکی، نیروی لازم را ایجاد کرده و مجموعه گیربکس داخلی این نیرو را به گشتاور مناسب در محور خروجی تبدیل می‌کند.

در کاربردهای صنعتی، اکچیتور برقی می‌تواند روی شیرهایی مانند شیر پروانه‌ای، شیر توپی و سایر شیرآلات ربع‌گرد نصب شود و فرآیند باز و بسته شدن شیر را به‌صورت خودکار انجام دهد.

مزیت اصلی استفاده از اکچیتور برقی این است که عملکرد شیر را می‌توان از طریق مدار فرمان، تابلو برق یا سیستم کنترل مجموعه مدیریت کرد و در نتیجه، نیاز به حضور اپراتور در محل شیر کاهش پیدا می‌کند.

کاربرد اکچیتور برقی Pruwalve

اکچیتورهای برقی Pruwalve با توجه به میزان گشتاور خروجی، در طیف متنوعی از شیرآلات و سیستم‌های صنعتی قابل استفاده هستند. از مهم‌ترین کاربردهای این عملگرها می‌توان به موارد زیر اشاره کرد:

اتوماسیون شیرهای پروانه‌ای

اتوماسیون شیرهای توپی

باز و بسته کردن خودکار شیرآلات صنعتی

کنترل شیرهای خطوط انتقال سیالات

استفاده در سیستم‌های آب و فاضلاب

صنایع نفت، گاز و پتروشیمی

صنایع شیمیایی و فرایندی

تأسیسات و سیستم‌های موتورخانه‌ای

خطوط تولید و تجهیزات صنعتی

سیستم‌های کنترل و اتوماسیون کارخانه‌ها

گشتاور اکچیتور برقی Pruwalve

یکی از مهم‌ترین مشخصات هنگام انتخاب اکچیتور برقی، گشتاور خروجی است. گشتاور تعیین می‌کند که عملگر چه مقدار نیروی چرخشی می‌تواند به شفت شیر منتقل کند.

مدل‌های موجود این سری در گشتاورهای زیر ارائه می‌شوند:

30، 50، 100، 150، 200، 400، 600 و 1000 نیوتن‌متر

انتخاب اکچیتور نباید صرفاً بر اساس سایز اسمی شیر انجام شود. ممکن است دو شیر با قطر اسمی یکسان، به دلیل تفاوت در طراحی، فشار کاری، نوع آب‌بندی، جنس دیسک یا توپ، اصطکاک و شرایط سیال، به گشتاور متفاوتی برای عملکرد نیاز داشته باشند.

به همین دلیل، برای انتخاب صحیح باید ابتدا گشتاور موردنیاز شیر مشخص و سپس اکچیتور با ظرفیت مناسب انتخاب شود.

انتخاب اکچیتور برقی مناسب برای شیر

برای انتخاب صحیح عملگر، چند پارامتر اصلی باید بررسی شود:

1. گشتاور موردنیاز شیر

اولین و مهم‌ترین پارامتر، گشتاور لازم برای باز و بسته کردن شیر است. ظرفیت اکچیتور باید متناسب با گشتاور واقعی شیر انتخاب شود و معمولاً در طراحی صنعتی، مقداری ضریب اطمینان نیز در نظر گرفته می‌شود.

2. نوع شیر

نوع شیر تأثیر مستقیمی بر انتخاب اکچیتور دارد. اکچیتورهای دورانی برای شیرهایی که با چرخش شفت عمل می‌کنند، مانند شیرهای پروانه‌ای و توپی، کاربرد گسترده‌ای دارند.

3. زاویه چرخش

در بسیاری از کاربردهای شیرآلات ربع‌گرد، باز و بسته شدن شیر با چرخش حدود 90 درجه انجام می‌شود. بنابراین باید زاویه عملکرد اکچیتور با مکانیزم شیر مطابقت داشته باشد.

4. شرایط محیطی

دمای محیط، میزان رطوبت، گردوغبار، تماس احتمالی با آب و مواد خورنده و شرایط نصب باید هنگام انتخاب عملگر در نظر گرفته شوند.

5. نوع کنترل

بسته به سیستم اتوماسیون، اکچیتور می‌تواند برای عملکردهایی مانند قطع و وصل یا کنترل موقعیت مورد استفاده قرار گیرد. نوع مدار فرمان و تجهیزات کنترلی باید پیش از خرید مشخص شود.

جدول مدل‌های اکچیتور برقی Pruwalve

مدل‌های موجود این سری بر اساس گشتاور خروجی به شرح زیر هستند:

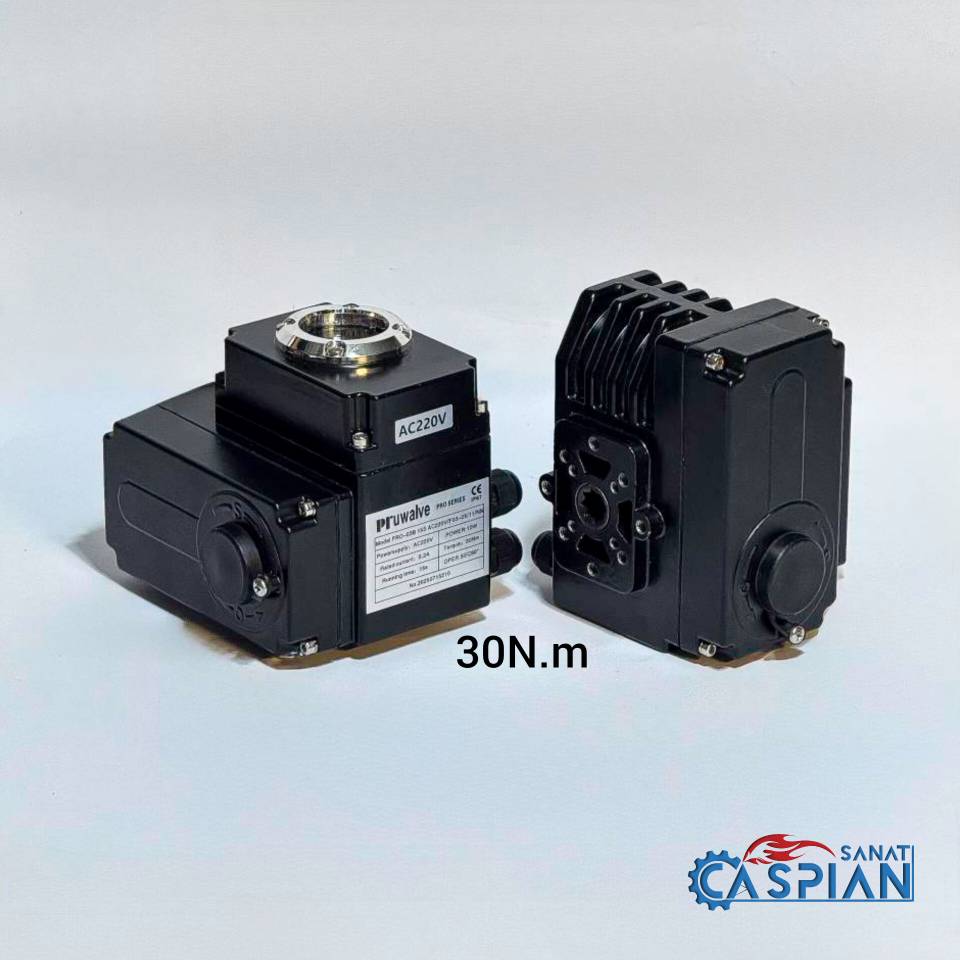

مدل Pruwalve: 30 N·m
گشتاور خروجی: 30 نیوتن‌متر
کاربرد: شیرآلات کوچک

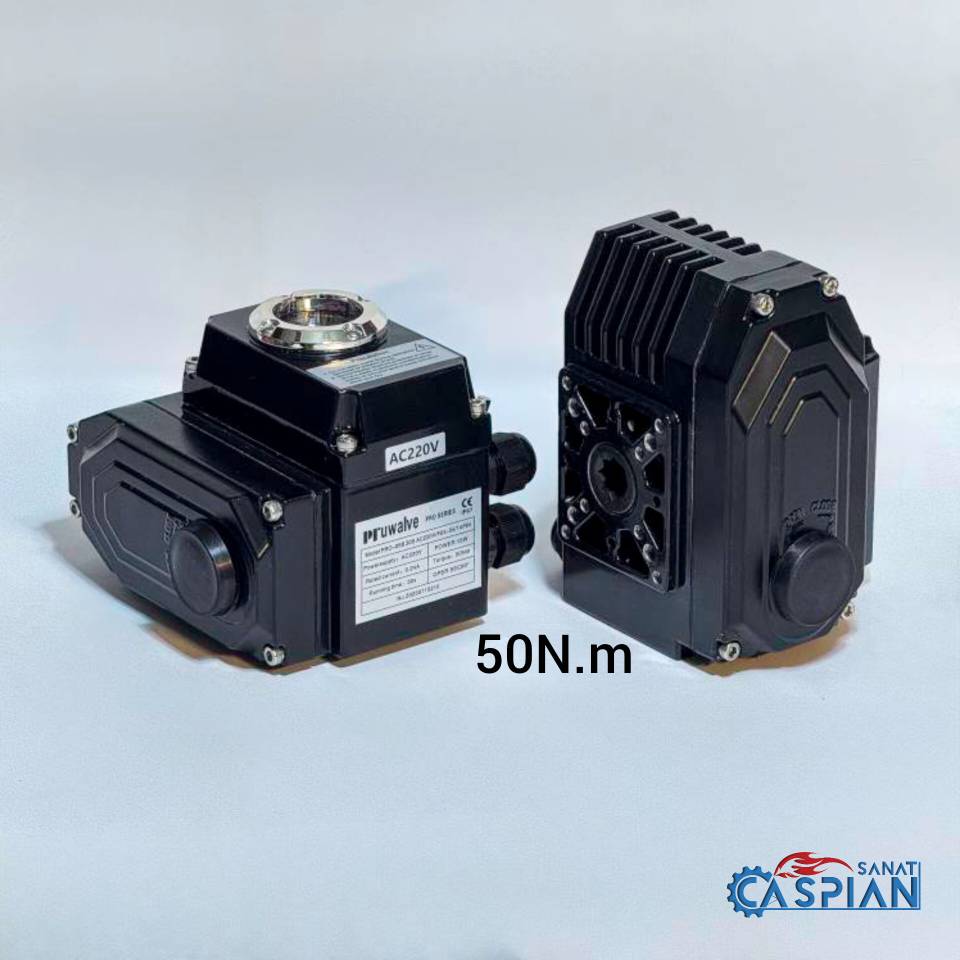

مدل Pruwalve: 50 N·m
گشتاور خروجی: 50 نیوتن‌متر
کاربرد: شیرآلات کوچک

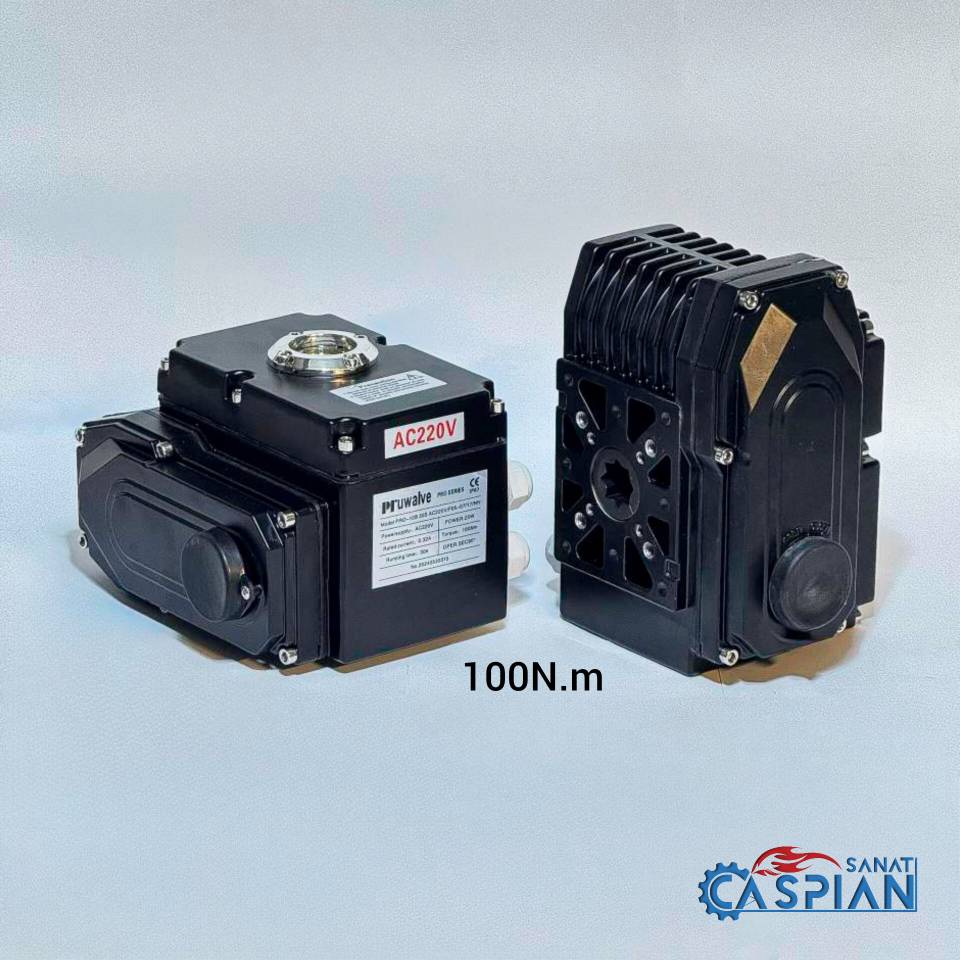

مدل Pruwalve: 100 N·m
گشتاور خروجی: 100 نیوتن‌متر
کاربرد: شیرآلات کوچک تا متوسط

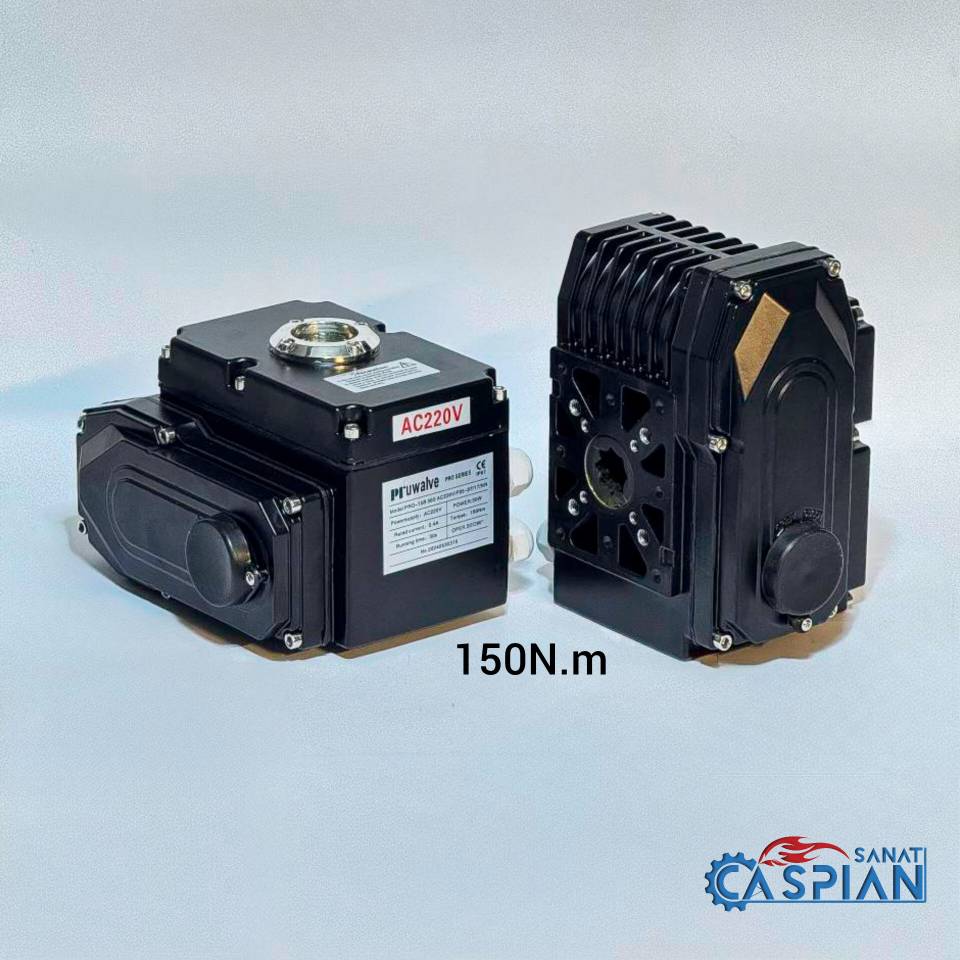

مدل Pruwalve: 150 N·m
گشتاور خروجی: 150 نیوتن‌متر
کاربرد: شیرآلات متوسط

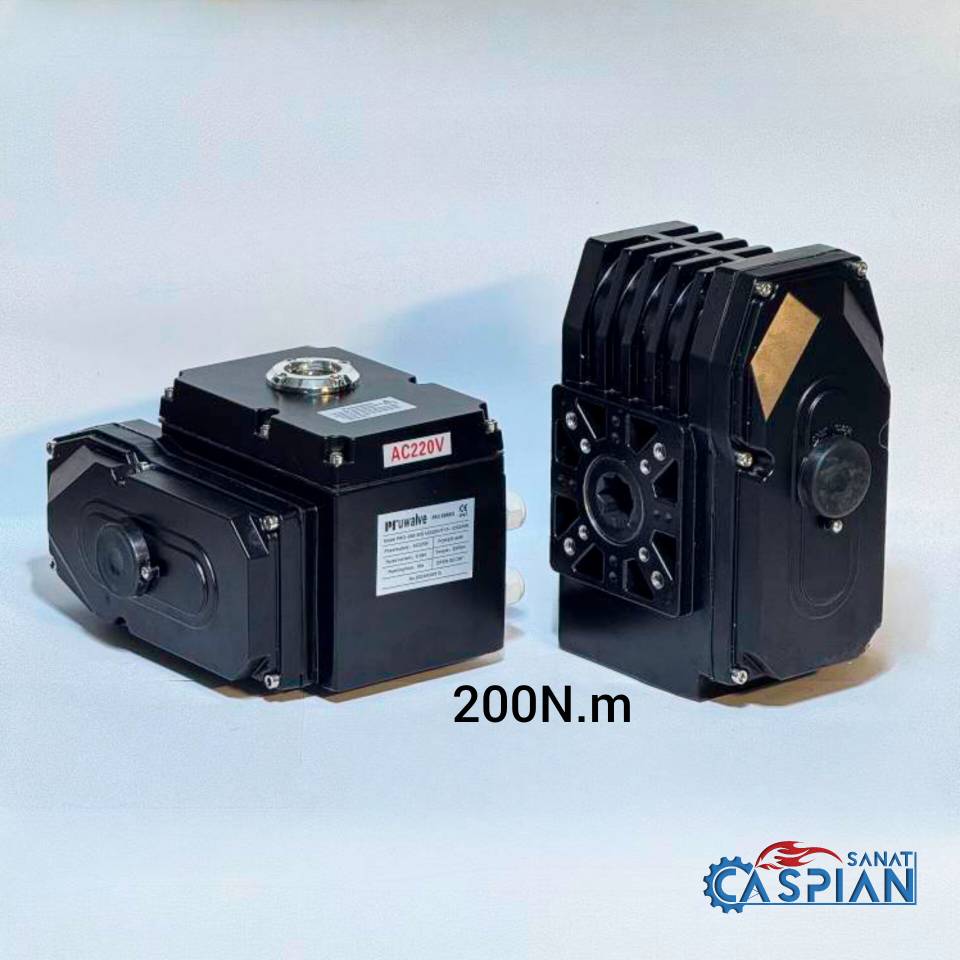

مدل Pruwalve: 200 N·m
گشتاور خروجی: 200 نیوتن‌متر
کاربرد: شیرآلات متوسط

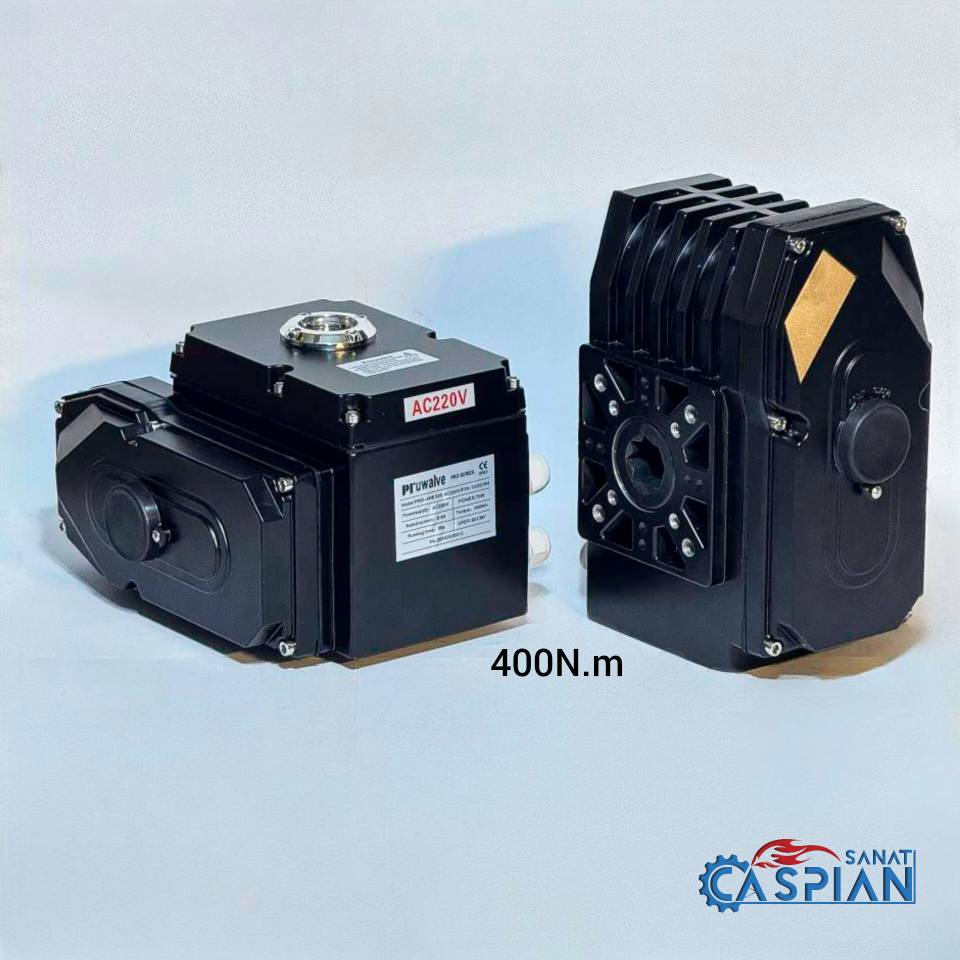

مدل Pruwalve: 400 N·m
گشتاور خروجی: 400 نیوتن‌متر
کاربرد: شیرآلات متوسط تا بزرگ

مدل Pruwalve: 600 N·m
گشتاور خروجی: 600 نیوتن‌متر
کاربرد: شیرآلات بزرگ

مدل Pruwalve: 1000 N·m
گشتاور خروجی: 1000 نیوتن‌متر
کاربرد: شیرآلات بزرگ

توجه: ولتاژ، توان موتور، جریان مصرفی، وزن، ابعاد، سایز شفت خروجی، استاندارد فلنج و زمان عملکرد باید بر اساس دیتاشیت دقیق هر مدل درج شوند و نباید از روی مدل‌های مشابه تخمین زده شوند.

ساختار و اجزای اکچیتور برقی

اکچیتورهای برقی معمولاً از چند بخش اصلی تشکیل می‌شوند که هرکدام وظیفه مشخصی در عملکرد عمل

گر دارند:

موتور الکتریکی: انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند.

گیربکس: سرعت موتور را کاهش داده و گشتاور خروجی را افزایش می‌دهد تا نیروی مناسب برای حرکت شیر ایجاد شود.

شفت خروجی: گشتاور تولیدشده را به شفت شیر منتقل می‌کند.

مکانیزم محدودکننده حرکت: برای تعیین نقاط انتهایی باز و بسته شدن مورد استفاده قرار می‌گیرد.

نشانگر موقعیت: وضعیت باز یا بسته بودن عملگر را به‌صورت مکانیکی نمایش می‌دهد.

سیستم کنترل: بسته به نوع اکچیتور و مدار فرمان، امکان کنترل عملکرد موتور و وضعیت شیر را فراهم می‌کند.

در برخی طراحی‌ها، تجهیزات حفاظتی و کنترلی دیگری نیز برای افزایش ایمنی و قابلیت اطمینان عملگر در نظر گرفته می‌شود.

تفاوت اکچیتور برقی و پنوماتیک

اکچیتورهای برقی و پنوماتیک هر دو برای اتوماسیون شیرآلات استفاده می‌شوند، اما منبع انرژی و شرایط موردنیاز آنها متفاوت است.

اکچیتور پنوماتیک برای عملکرد به هوای فشرده و تجهیزات مربوط به تأمین و کنترل هوا نیاز دارد، در حالی که اکچیتور برقی مستقیماً از انرژی الکتریکی استفاده می‌کند.

در پروژه‌هایی که دسترسی به هوای فشرده وجود ندارد یا ایجاد سیستم هوای ابزار دقیق از نظر اقتصادی و اجرایی مناسب نیست، اکچیتور برقی می‌تواند انتخاب مناسبی باشد.

در مقابل، در برخی فرایندهایی که سرعت عملکرد بالا، سیکل‌های کاری زیاد یا شرایط خاص ایمنی اهمیت دارد، ممکن است اکچیتور پنوماتیک انتخاب مناسب‌تری باشد.

بنابراین انتخاب بین اکچیتور برقی و پنوماتیک باید بر اساس شرایط واقعی پروژه انجام شود.

مزایای اکچیتور برقی Pruwalve

از مهم‌ترین مزایای استفاده از اکچیتور برقی در سیستم‌های اتوماسیون شیرآلات می‌توان به موارد زیر اشاره کرد:

حذف نیاز به باز و بسته کردن دستی شیر

امکان کنترل از راه دور

مناسب برای اتوماسیون خطوط صنعتی

تنوع گشتاور برای شیرهای مختلف

امکان استفاده در سیستم‌های کنترل صنعتی

عدم نیاز به کمپرسور و شبکه هوای فشرده

قابلیت استفاده در فضاهایی که دسترسی به هوای فشرده دشوار است

امکان ترکیب با تابلوهای کنترل و سیستم‌های اتوماسیون

نکات مهم هنگام خرید اکچیتور برقی Pruwalve

قبل از خرید اکچیتور برقی، تنها توجه به عدد گشتاور کافی نیست. برای انتخاب دقیق، اطلاعات زیر باید مشخص باشند:

نوع شیر

سایز شیر

گشتاور موردنیاز شیر

فشار کاری

دمای کاری

نوع سیال

تعداد دفعات باز و بسته شدن

زاویه حرکت

ولتاژ تغذیه

نوع فرمان

شرایط محیط نصب

استاندارد و ابعاد اتصال اکچیتور به شیر

به‌خصوص در شیرهای پروانه‌ای و توپی، بهتر است گشتاور موردنیاز از مشخصات سازنده شیر یا تست عملی استخراج شود و سپس عملگر متناسب انتخاب گردد.

خرید اکچیتور برقی Pruwalve

اکچیتور برقی Pruwalve در مدل‌های 30 تا 1000 نیوتن‌متر برای طیف متنوعی از کاربردهای اتوماسیون شیرآلات صنعتی قابل ارائه است.

برای انتخاب مدل مناسب، مشخصات شیر موردنظر از جمله نوع شیر، سایز، فشار کاری، گشتاور موردنیاز و شرایط نصب باید بررسی شود. کارشناسان فروش کاسپین صنعت می‌توانند بر اساس مشخصات شیر، مدل مناسب اکچیتور Pruwalve را پیشنهاد دهند.

جمع‌بندی

اکچیتور برقی Pruwalve راهکاری برای تبدیل شیرآلات دستی به سیستم‌های اتوماتیک و قابل کنترل است. تنوع گشتاور این سری از 30 تا 1000 N·m امکان انتخاب عملگر متناسب با طیف مختلفی از شیرآلات را فراهم می‌کند.

با انتخاب صحیح گشتاور، نوع اتصال، ولتاژ و سیستم کنترل، می‌توان از این عملگرها برای افزایش سهولت بهره‌برداری، کنترل از راه دور و اتوماسیون فرآیندهای صنعتی استفاده کرد.
