انگل ولو پنوماتیک پیستونی Pruwalve

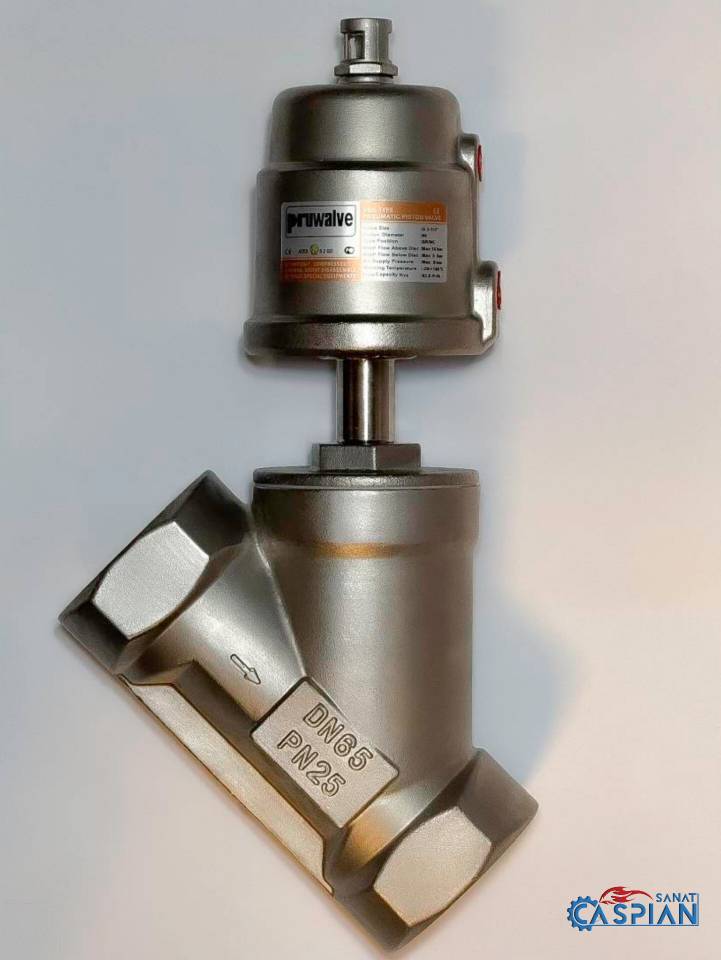

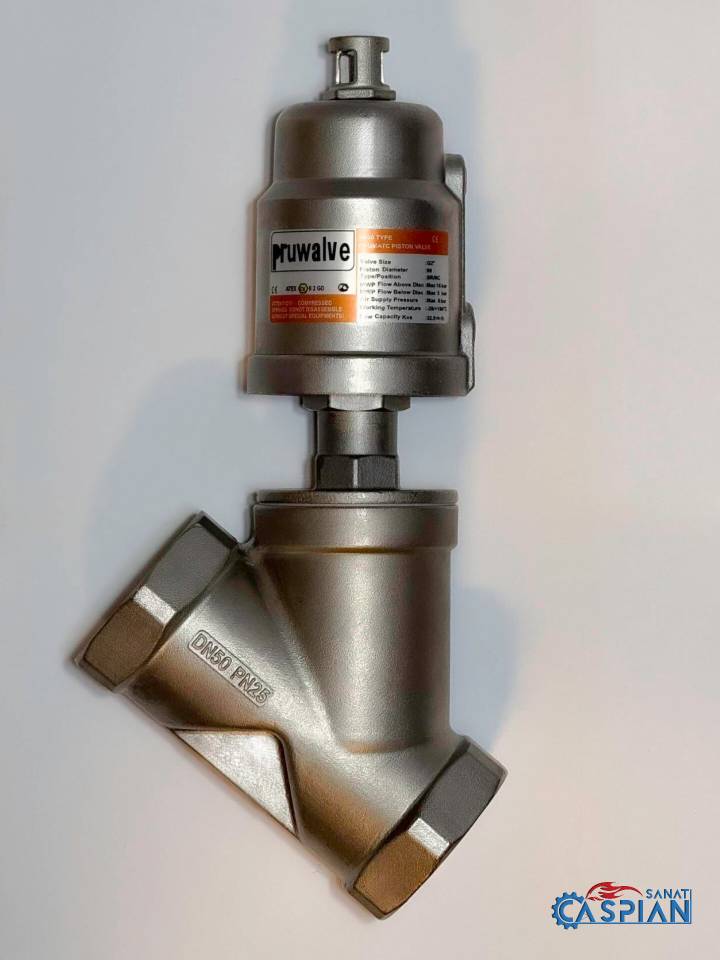

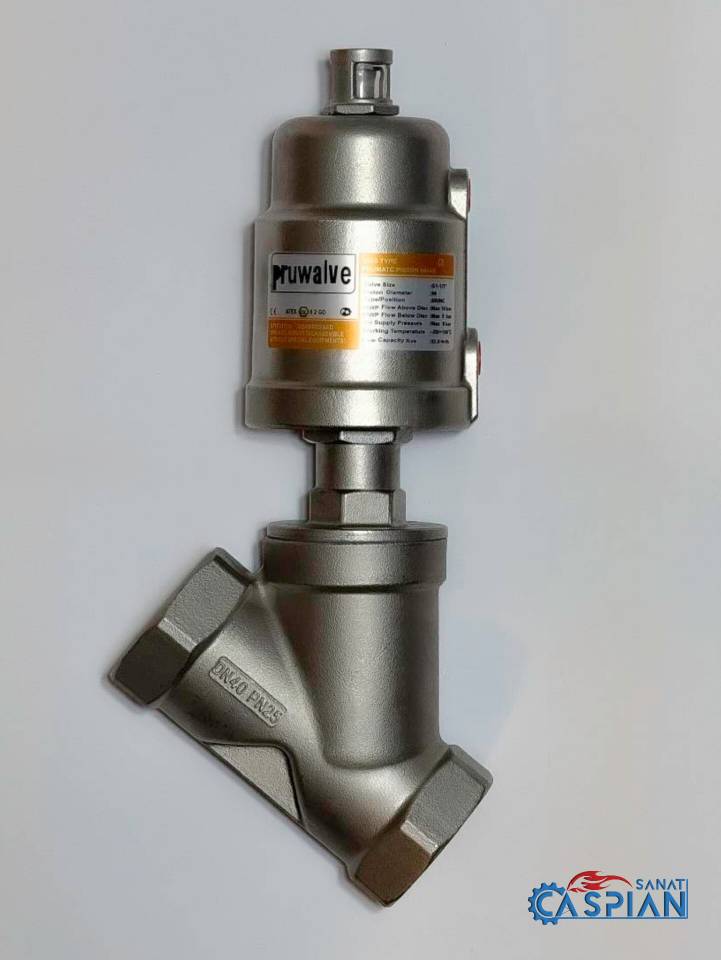

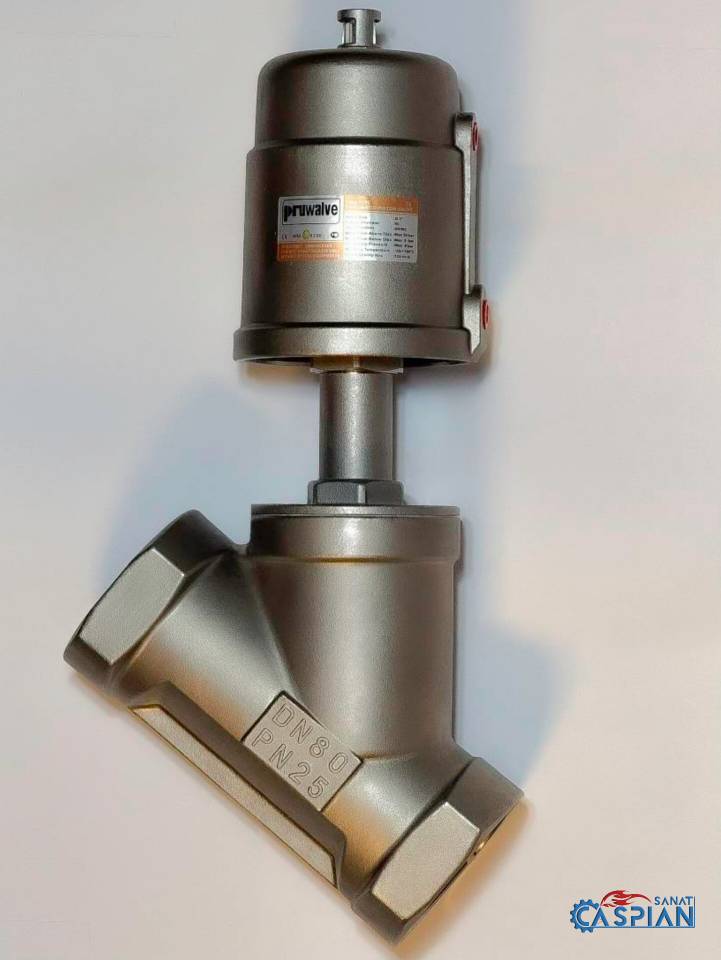

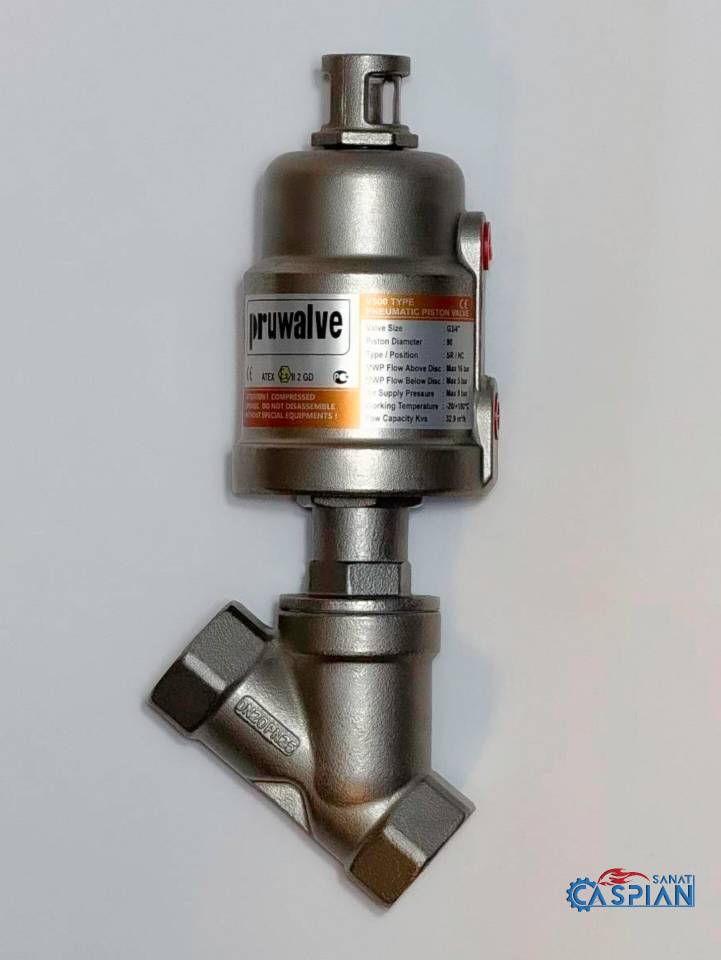

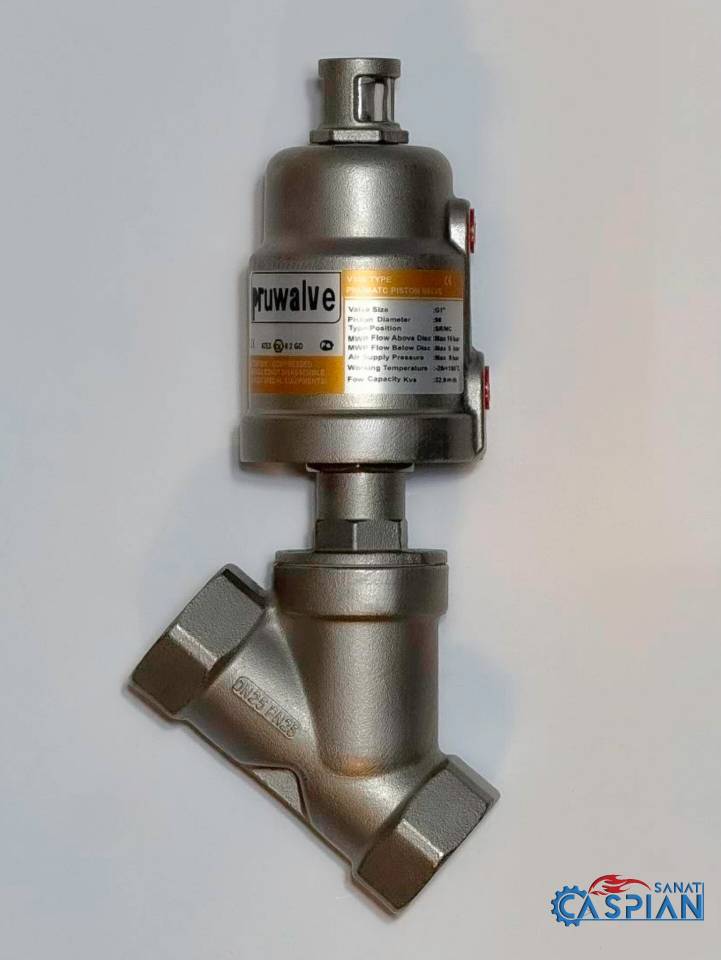

انگل ولو پنوماتیک پیستونی Pruwalve استیل 316

انگل ولو پنوماتیک پیستونی Pruwalve یکی از شیرآلات صنعتی مورد استفاده در سیستم‌های کنترل و قطع‌و‌وصل جریان سیالات است که با استفاده از نیروی هوای فشرده و مکانیزم پیستونی عمل می‌کند. این شیر با برخورداری از بدنه استیل 316، آب‌بندی داخلی از جنس تفلون سفید (PTFE) و اتصال رزوه‌ای، گزینه‌ای مناسب برای بسیاری از خطوط انتقال سیالات و تجهیزات اتوماسیون صنعتی محسوب می‌شود. طراحی زاویه‌ای مسیر عبور سیال در این نوع شیر، امکان عبور جریان با مقاومت مناسب را فراهم می‌کند و عملکرد پنوماتیکی آن، کنترل جریان را بدون نیاز به چرخاندن دستی شیر امکان‌پذیر می‌سازد. انگل ولو پنوماتیک پیستونی Pruwalve در سایزهای ۱/۲ تا ۳ اینچ عرضه می‌شود و انتخاب سایز مناسب آن باید بر اساس قطر خط لوله، نوع سیال، فشار کاری و شرایط واقعی فرایند انجام گیرد.

انگل ولو پنوماتیک پیستونی چیست؟

انگل ولو پنوماتیک پیستونی که با نام انگلیسی Pneumatic Angle Seat Piston Valve شناخته می‌شود، نوعی شیر صنعتی با بدنه زاویه‌ای و عملگر پنوماتیکی است که برای باز و بسته کردن مسیر جریان به کار می‌رود. در این شیر، هوای فشرده به عملگر وارد می‌شود و حرکت پیستون از طریق ساقه به مجموعه آب‌بندی انتقال پیدا می‌کند؛ در نتیجه، قطعه آب‌بند از نشیمنگاه جدا شده یا روی آن قرار می‌گیرد و مسیر عبور سیال باز یا بسته می‌شود. ساختار زاویه‌ای بدنه به گونه‌ای طراحی شده است که مسیر جریان با تغییر جهت مشخصی از شیر عبور کند و در بسیاری از کاربردها، عبور مناسب سیال با افت فشار مطلوب امکان‌پذیر باشد. این نوع شیر به دلیل سرعت عملکرد، قابلیت استفاده در مدارهای اتوماسیون و امکان کنترل از طریق تجهیزات پنوماتیکی، در خطوط تولید، ماشین‌آلات صنعتی و سامانه‌های انتقال سیالات کاربرد دارد. عملکرد دقیق و شرایط مجاز استفاده از هر مدل به طراحی سازنده، نوع عملگر، جهت جریان و مشخصات فنی شیر بستگی دارد.

مشخصات فنی انگل ولو پنوماتیک پیستونی Pruwalve

شیر انگل ولو پنوماتیک پیستونی Pruwalve با مشخصات زیر برای انتخاب و بررسی اولیه در اختیار خریداران قرار می‌گیرد:

برند: Pruwalve

نوع شیر: انگل ولو پنوماتیک پیستونی

جنس بدنه: استنلس استیل 316

جنس آب‌بند داخلی: تفلون سفید PTFE

نوع اتصال: رزوه‌ای

سایزبندی: از ۱/۲ اینچ تا ۳ اینچ

نوع عملکرد: پنوماتیکی با مکانیزم پیستونی

کاربرد اصلی: قطع‌و‌وصل جریان سیالات در سیستم‌های صنعتی و اتوماسیون

فشار کاری مجاز، محدوده دمایی، فشار هوای مورد نیاز برای عملگر، نوع رزوه و وضعیت عملکرد شیر باید با توجه به کاتالوگ همان مدل بررسی شود. این پارامترها را نمی‌توان صرفاً بر اساس استیل 316 یا استفاده از آب‌بند PTFE تعیین کرد.

مزایای بدنه استیل 316 در انگل ولو پنوماتیک

یکی از ویژگی‌های مهم انگل ولو پنوماتیک پیستونی Pruwalve، استفاده از استیل ضدزنگ 316 در ساخت بدنه است. این گرید از فولاد زنگ‌نزن به دلیل ترکیب آلیاژی خود، مقاومت مناسبی در برابر خوردگی دارد و در بسیاری از محیط‌های صنعتی که تجهیزات با رطوبت، آب یا برخی مواد شیمیایی تماس دارند، مورد استفاده قرار می‌گیرد. وجود مولیبدن در ترکیب استیل 316 باعث بهبود مقاومت آن در برابر خوردگی موضعی و حفره‌ای، به‌ویژه در محیط‌های حاوی کلرید، نسبت به استیل 304 می‌شود؛ بااین‌حال، میزان مقاومت واقعی به غلظت ماده شیمیایی، دما، مدت تماس و شرایط فرایند وابسته است. استفاده از بدنه استیل 316 می‌تواند به افزایش دوام تجهیزات و کاهش نیاز به تعویض زودهنگام در شرایط کاری سازگار کمک کند. با توجه به اینکه انتخاب متریال باید متناسب با نوع سیال و محیط نصب انجام شود، پیش از استفاده در خطوط مواد خورنده یا فرایندهای حساس لازم است سازگاری شیمیایی و مشخصات دقیق محصول بررسی شود.

نقش تفلون سفید PTFE در آب‌بندی شیر

تفلون سفید یا PTFE یکی از مواد پرکاربرد در ساخت قطعات آب‌بندی شیرآلات صنعتی است. این ماده به دلیل اصطکاک پایین، پایداری شیمیایی مناسب در برابر بسیاری از مواد و ویژگی‌های آب‌بندی مطلوب، در طراحی شیرهای مورد استفاده برای انتقال سیالات مختلف کاربرد دارد. در انگل ولو پنوماتیک پیستونی Pruwalve، آب‌بند داخلی از جنس PTFE است و وظیفه دارد هنگام بسته شدن شیر، تماس مناسبی با نشیمنگاه ایجاد کند و از عبور ناخواسته سیال جلوگیری کند. انتخاب PTFE می‌تواند برای کاربردهایی که سازگاری شیمیایی و کیفیت آب‌بندی اهمیت دارند، مزیت محسوب شود؛ اما این ماده در برابر تمام مواد شیمیایی، همه دماها و تمام شرایط فشاری عملکرد یکسانی ندارد. همچنین، نوع آب‌بند و طراحی مجموعه داخلی در عملکرد نهایی شیر مؤثر است. بنابراین، برای استفاده در خطوط بخار، سیالات خورنده، مواد غذایی یا فرایندهای خاص، باید محدوده دمایی مجاز، فشار کاری و سازگاری PTFE با سیال از روی اطلاعات فنی م

دل موردنظر تأیید شود.

نحوه عملکرد انگل ولو پنوماتیک پیستونی

عملکرد انگل ولو پنوماتیک بر اساس تبدیل انرژی هوای فشرده به حرکت مکانیکی است. هنگامی که هوای فشرده وارد محفظه عملگر می‌شود، پیستون حرکت می‌کند و نیروی حاصل از طریق ساقه به بخش آب‌بندی انتقال پیدا می‌کند. با جابه‌جایی این مجموعه، شیر در وضعیت باز یا بسته قرار می‌گیرد و جریان سیال مطابق فرمان سیستم کنترل برقرار یا قطع می‌شود. بسته به نوع طراحی، شیر می‌تواند از مکانیزم فنر برگشت استفاده کند یا برای حرکت در هر دو جهت به هوای فشرده نیاز داشته باشد. در مدل‌های نرمال بسته، شیر در وضعیت عادی و بدون اعمال هوای فرمان بسته است و با اعمال فشار هوای مناسب باز می‌شود؛ در مدل‌های نرمال باز، عملکرد برعکس است. در مدل‌های دوطرفه پنوماتیکی نیز باز و بسته شدن با اعمال هوا کنترل می‌شود. پیش از اتصال شیر به مدار، باید نوع عملکرد عملگر، تعداد پورت‌های کنترلی، فشار هوای مورد نیاز و وضعیت ایمن مورد انتظار در زمان قطع هوا مشخص شود.

کاربردهای انگل ولو پنوماتیک پیستونی Pruwalve

انگل ولو پنوماتیک پیستونی در سامانه‌هایی کاربرد دارد که قطع‌و‌وصل سریع، قابلیت اتوماسیون و عملکرد تکرارپذیر اهمیت دارد. این شیرها با توجه به متریال بدنه، نوع آب‌بندی و مشخصات طراحی می‌توانند در خطوط انتقال آب، برخی سیالات صنعتی، تجهیزات شست‌وشو، ماشین‌آلات تولیدی، خطوط فرایندی و سیستم‌های کنترل خودکار مورد استفاده قرار گیرند. در صنایع شیمیایی نیز استفاده از بدنه استیل 316 و آب‌بند PTFE می‌تواند برای برخی سیالات مناسب باشد، مشروط بر آنکه سازگاری مواد و شرایط کاری بررسی شده باشد. در کاربردهای مرتبط با بخار یا دمای بالا، صرف وجود بدنه استیل و آب‌بند تفلونی برای تأیید مناسب بودن شیر کافی نیست و باید محدوده دمایی، فشار مجاز و مشخصات سازنده به‌طور دقیق کنترل شود. انتخاب صحیح شیر بر اساس نیاز فرایند، علاوه بر بهبود عملکرد سیستم، از بروز نشتی، اختلال در عملکرد عملگر و توقف ناخواسته خط تولید جلوگیری می‌کند.

اتصال رزوه‌ای و انتخاب سایز مناسب

اتصال رزوه‌ای یکی از روش‌های متداول نصب شیرآلات صنعتی است که امکان اتصال شیر به خطوط لوله دارای رزوه سازگار را فراهم می‌کند. انگل ولو پنوماتیک پیستونی Pruwalve با اتصال رزوه‌ای و در سایزهای ۱/۲، ۳/۴، ۱، ۱ و ۱/۲، ۲، ۲ و ۱/۲ و ۳ اینچ قابل انتخاب است؛ سایزهای میانی باید بر اساس موجودی واقعی فروشنده تأیید شوند. هنگام انتخاب سایز، تنها توجه به قطر اسمی لوله کافی نیست؛ دبی مورد نیاز، سرعت جریان، افت فشار قابل قبول و مشخصات اتصال نیز باید بررسی شوند. همچنین لازم است استاندارد رزوه، مانند BSP یا NPT، با رزوه خط لوله مطابقت داشته باشد؛ زیرا شباهت ظاهری رزوه‌ها به معنی سازگاری کامل آن‌ها نیست. نصب صحیح، استفاده از روش آب‌بندی مناسب برای نوع رزوه و رعایت گشتاور مجاز اتصال اهمیت زیادی دارد تا از آسیب دیدن رزوه‌ها، ایجاد نشتی یا وارد شدن تنش اضافی به بدنه شیر جلوگیری شود.

تفاوت انگل ولو پنوماتیک با شیر برقی

انگل ولو پنوماتیک پیستونی و شیر برقی هر دو می‌توانند برای کنترل جریان سیال استفاده شوند، اما شیوه عملکرد آن‌ها متفاوت است. در انگل ولو پنوماتیک، حرکت اصلی شیر به کمک عملگر و هوای فشرده انجام می‌شود؛ درحالی‌که شیر برقی معمولاً با استفاده از نیروی الکترومغناطیسی سیم‌پیچ، بخش متحرک داخلی را جابه‌جا می‌کند. در سیستم‌های صنعتی که نیاز به عبور جریان بیشتر، عملکرد مکانیکی پنوماتیکی یا استفاده از هوای فشرده موجود در مجموعه دارند، انگل ولو می‌تواند انتخاب مناسبی باشد؛ البته ظرفیت عبور جریان به طراحی و سایز واقعی شیر بستگی دارد. شیر برقی نیز در بسیاری از مدارهای کنترلی که فرمان الکتریکی مستقیم مورد نیاز است، گزینه کاربردی محسوب می‌شود. در برخی سیستم‌ها می‌توان انگل ولو پنوماتیک را با یک شیر برقی فرمان ترکیب کرد تا ورود و خروج هوای عملگر کنترل شود. انتخاب میان این دو راهکار باید با در نظر گرفتن دبی، فشار، نوع سیال، سرعت عملکرد، زیرساخت هوای فشرده و الزامات کنترلی انجام شود.

نکات مهم در خرید انگل ولو پنوماتیک پیستونی Pruwalve

برای خرید انگل ولو پنوماتیک پیستونی Pruwalve، ابتدا باید نوع سیال، فشار و دمای کاری، دبی مورد نیاز و سایز خط لوله مشخص شود. پس از آن، جنس بدنه استیل 316، آب‌بند PTFE، نوع رزوه و سازگاری اتصالات با خط لوله بررسی می‌شود. تعیین وضعیت نرمال باز یا نرمال بسته، نوع عملکرد عملگر و فشار هوای فرمان نیز برای اطمینان از عملکرد صحیح در مدار کنترل اهمیت دارد. اگر شیر قرار است در خط بخار، محیط خورنده یا فرایند حساس نصب شود، دریافت اطلاعات فنی معتبر درباره محدوده مجاز دما و فشار ضروری است. توجه به این موارد به خریدار کمک می‌کند محصولی متناسب با شرایط واقعی سیستم انتخاب کند و از هزینه‌های ناشی ا

ز انتخاب اشتباه یا توقف خط تولید بکاهد.

خرید انگل ولو پنوماتیک پیستونی Pruwalve از کاسپین صنعت

کاسپین صنعت با تمرکز بر تأمین شیرآلات و تجهیزات صنعتی، امکان بررسی و انتخاب انگل ولو پنوماتیک پیستونی Pruwalve را برای خریداران، واحدهای تعمیر و نگهداری، پیمانکاران و مجموعه‌های صنعتی فراهم می‌کند. این محصول با بدنه استیل 316، آب‌بند داخلی PTFE و اتصال رزوه‌ای، در سایزهای ۱/۲ تا ۳ اینچ معرفی شده است تا متناسب با نیاز خطوط مختلف صنعتی انتخاب شود. برای دریافت مشاوره پیش از خرید، بهتر است سایز اتصال، نوع سیال، فشار و دمای کاری و نوع عملکرد مورد نیاز را مشخص کنید تا تطابق مشخصات فنی محصول با شرایط نصب بررسی شود. انتخاب دقیق شیر پنوماتیک، علاوه بر کمک به عملکرد مطمئن سیستم، می‌تواند در افزایش دوام تجهیزات و مدیریت بهتر هزینه‌های نگهداری مؤثر باشد.

جمع‌بندی

انگل ولو پنوماتیک پیستونی Pruwalve یک شیر صنعتی با عملکرد پنوماتیکی است که برای قطع‌و‌وصل جریان در خطوط و سامانه‌های اتوماسیون مورد استفاده قرار می‌گیرد. بدنه استیل 316، آب‌بند سفید PTFE و اتصال رزوه‌ای از ویژگی‌های اصلی این محصول هستند و تنوع سایز از ۱/۲ تا ۳ اینچ، امکان بررسی آن برای خطوط با اندازه‌های مختلف را فراهم می‌کند. برای دستیابی به عملکرد مناسب، انتخاب سایز، تطبیق استاندارد رزوه، بررسی سازگاری شیمیایی و تأیید فشار و دمای مجاز باید پیش از نصب انجام شود. اگر به دنبال خرید انگل ولو پنوماتیک پیستونی برای یک کاربرد صنعتی هستید، بررسی شرایط واقعی فرایند و مشخصات فنی مدل انتخابی، بهترین مسیر برای رسیدن به انتخابی مطمئن و اقتصادی است.
